丹佛斯變頻器FC51是一款高性能變頻器，可以控制功率高達 22 kW 的風機和水泵，外形小巧功能超強可靠，具有內置SLC（智能邏輯）功能，可以滿足各種應用需求。
在水泵應用中，我們經常會(huì )接觸到恒壓控制系統。丹佛斯FC51變頻器自帶PI調節功能，能實現恒壓供水控制。但是恒壓供水系統中還有很多其他功能，例如：休眠功能，我們就可以使用FC51自帶的SLC功能來實現。
現在我們來介紹如何運用FC51的 SLC邏輯實現恒壓供水+休眠功能。
一、休眠功能的要求：
在恒壓供水控制系統中，為了節省電能和防止水泵頻繁啟停，要求當泵的速度低至輸出頻率下限，延時一段時間后變頻器自動停止輸出，進入休眠狀態；然后當壓力反饋值低于設定壓力下限值時，再自動喚醒變頻器。
具體接線圖如下：

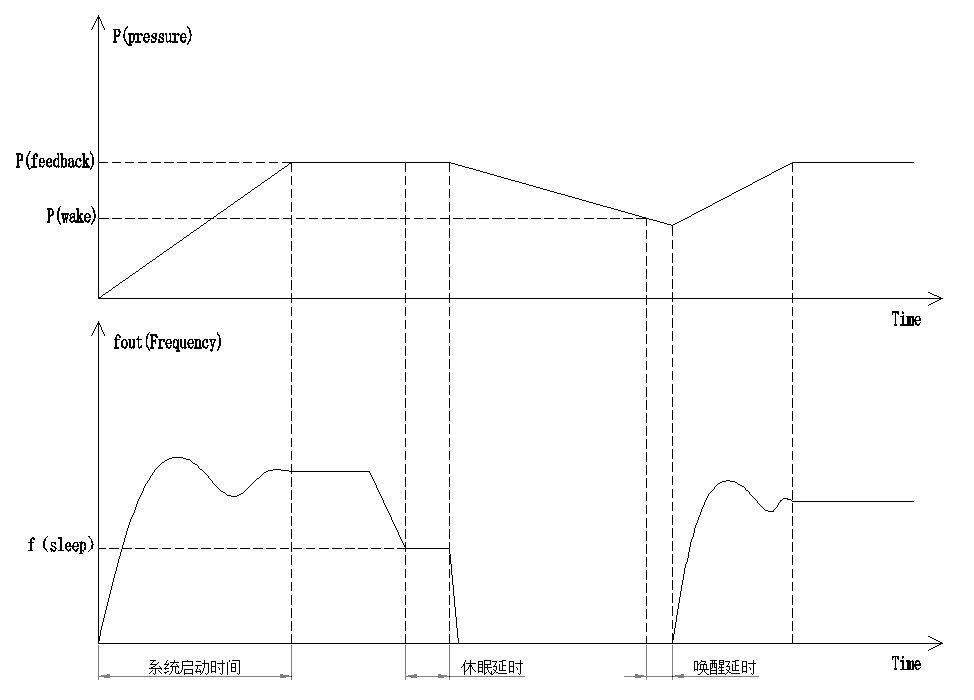

系統時序圖如下所示：

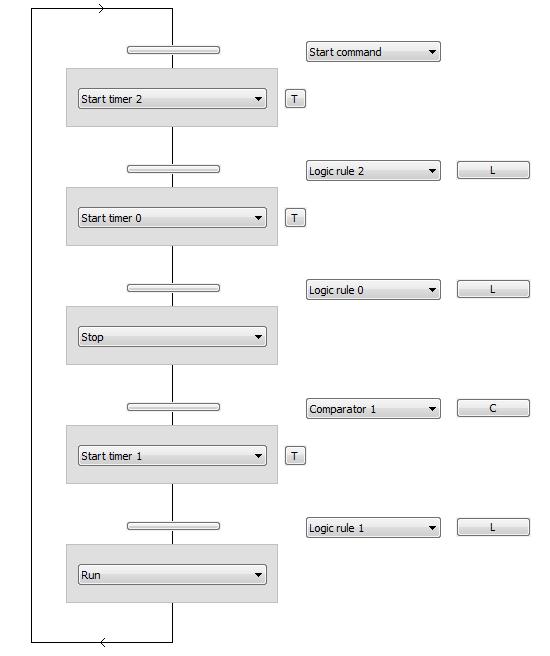

SLC邏輯原理圖如下所示：

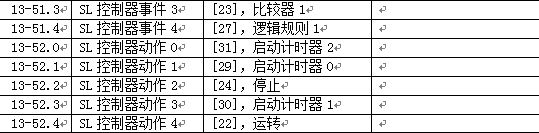

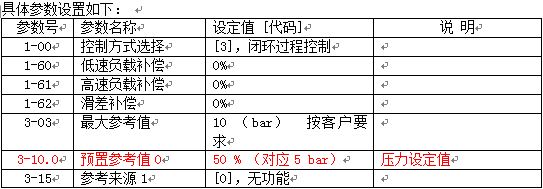

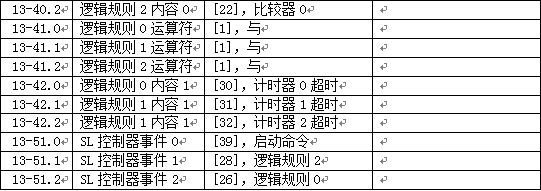

通過以上設置，當恒壓系統中泵的轉速低于20.1 Hz時，延時10秒，啟動休眠模式，變頻器停止輸出；在泵處在休眠狀態時，當恒壓供水系統的壓力反饋值低于4 bar時，延時10秒，啟動變頻器，這樣就實現了恒壓供水系統的休眠功能。
