DELTA臺達VFD系列包括VFD-B，VFD-E，VFD-G，VFD-L，VFD-M，VFD-F，VFD-V，VFD-S，VFD-VE，VFD-VJ等多系列變頻器，其接線圖大全如下：

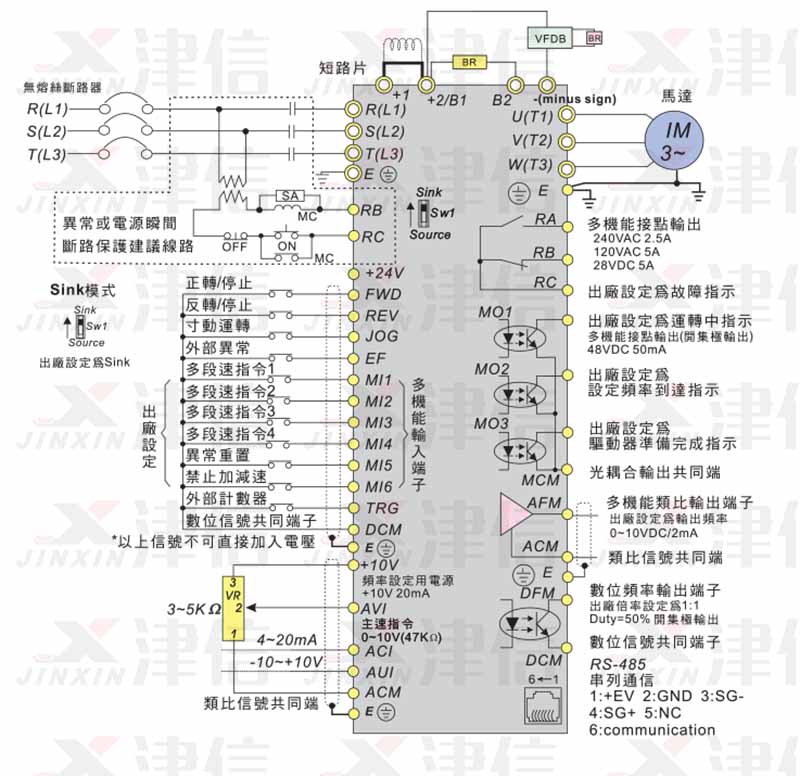

一、DELTA臺達VFD-B變頻器接線圖

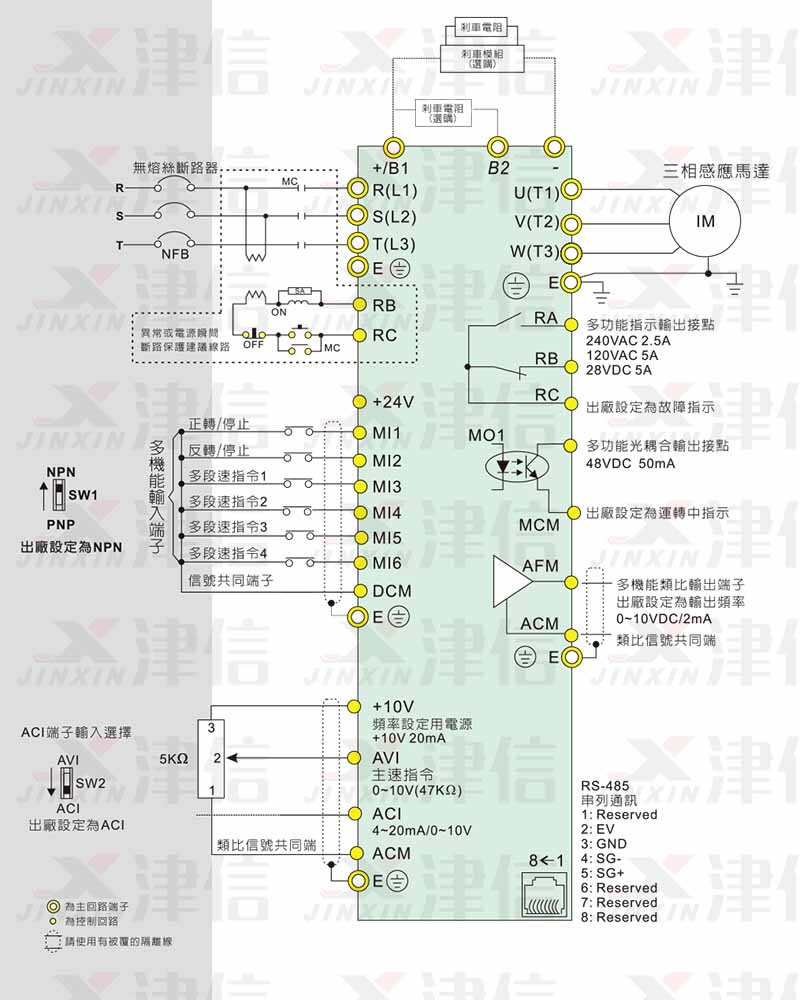

二、DELTA臺達VFD-E變頻器接線圖

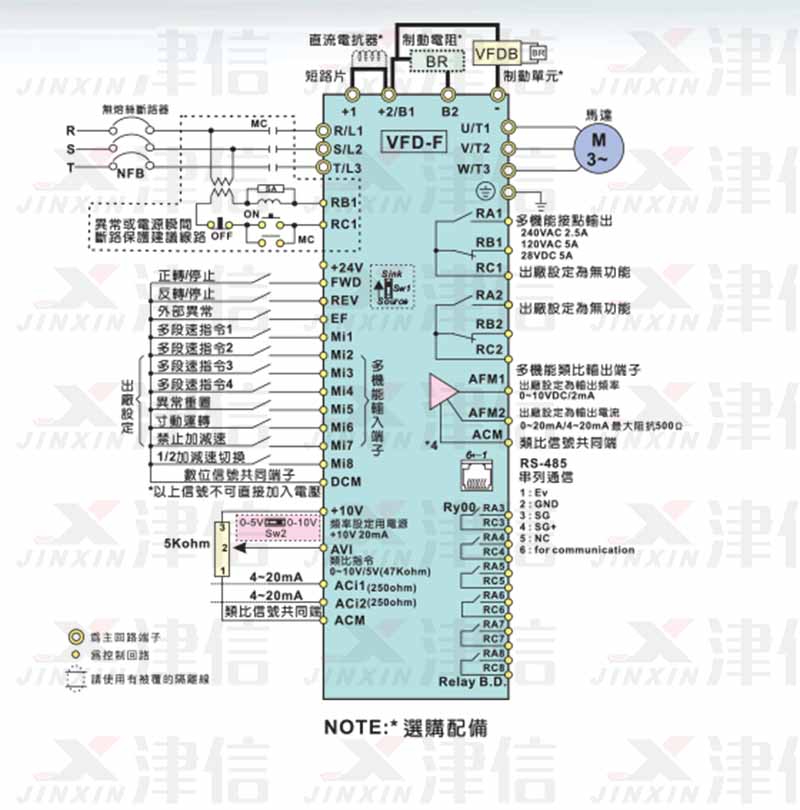

三、DELTA臺達VFD-F變頻器接線圖

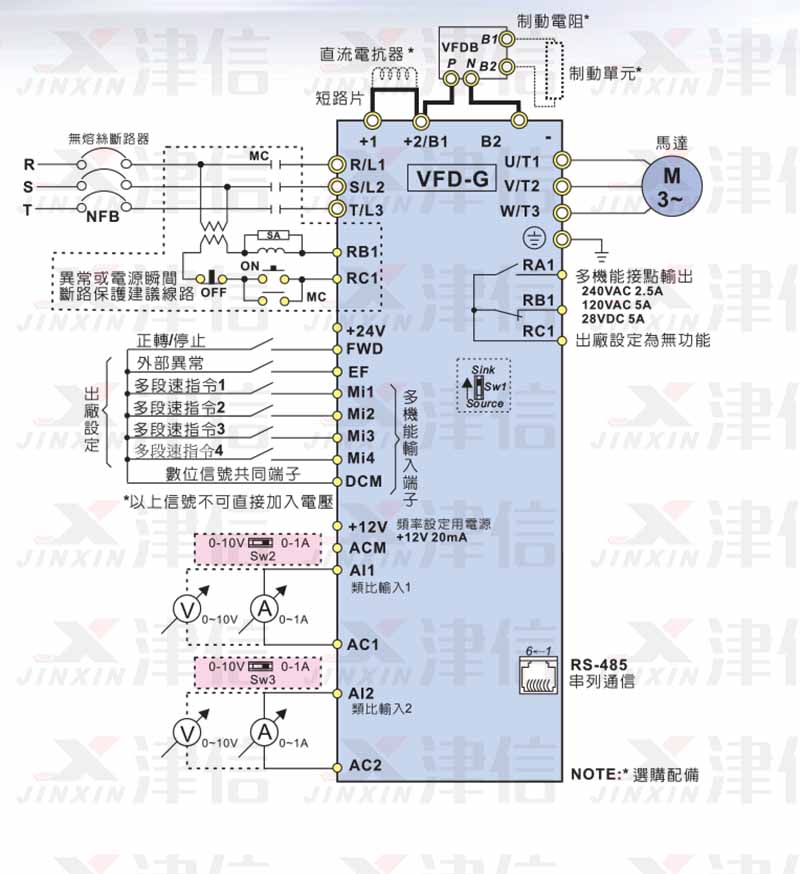

四、DELTA臺達VFD-G變頻器接線圖

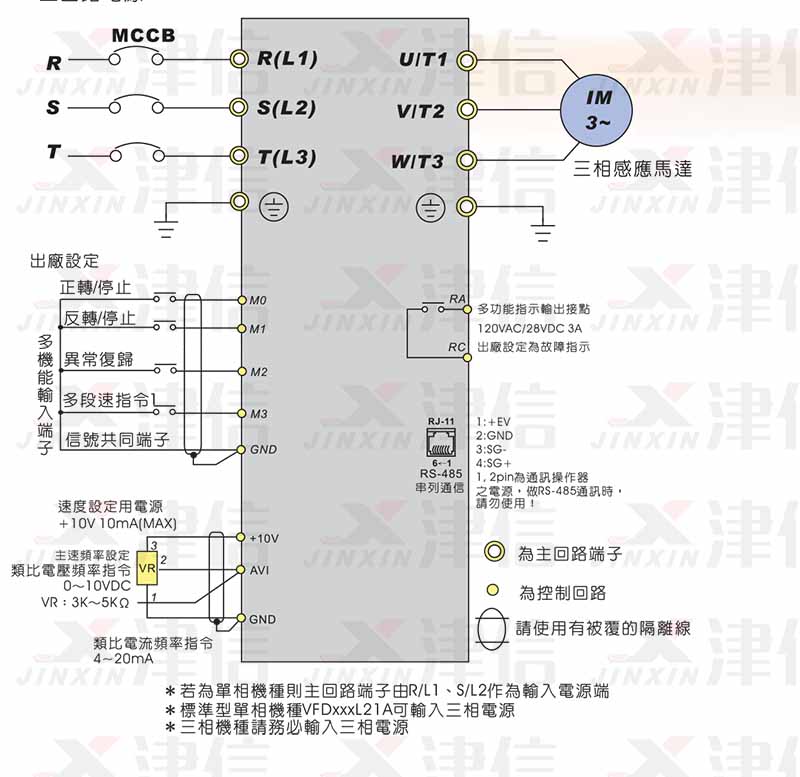

五、DELTA臺達VFD-L變頻器接線圖

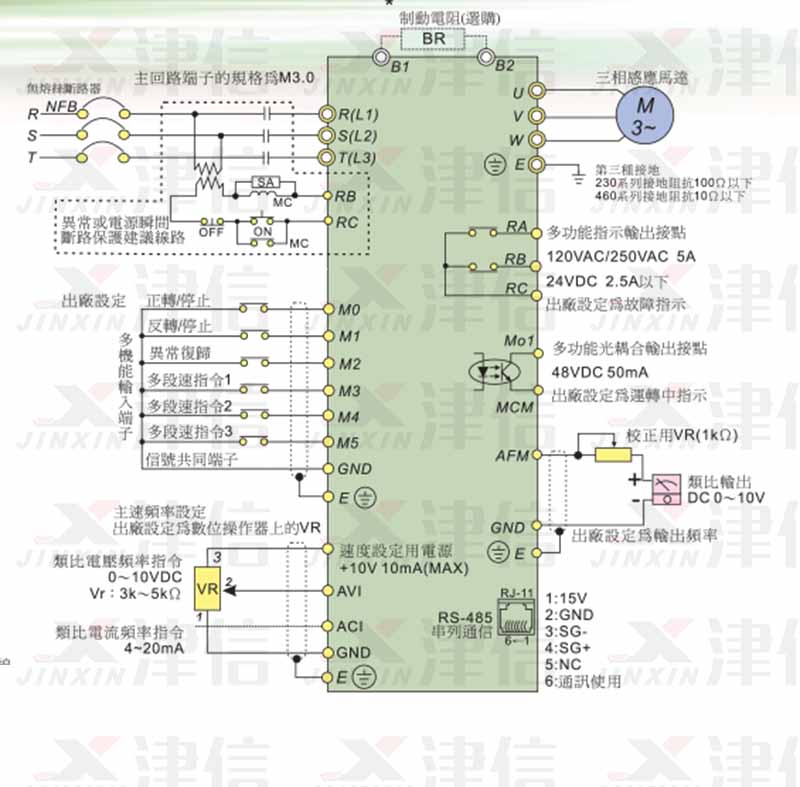

六、DELTA臺達VFD-M變頻器接線圖

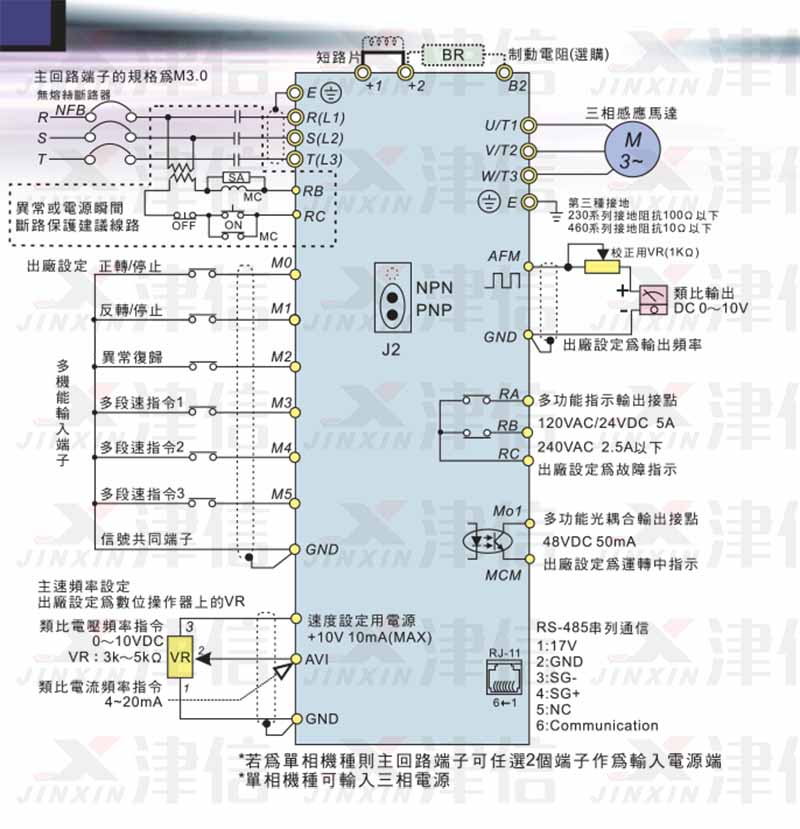

七、DELTA臺達VFD-S變頻器接線圖

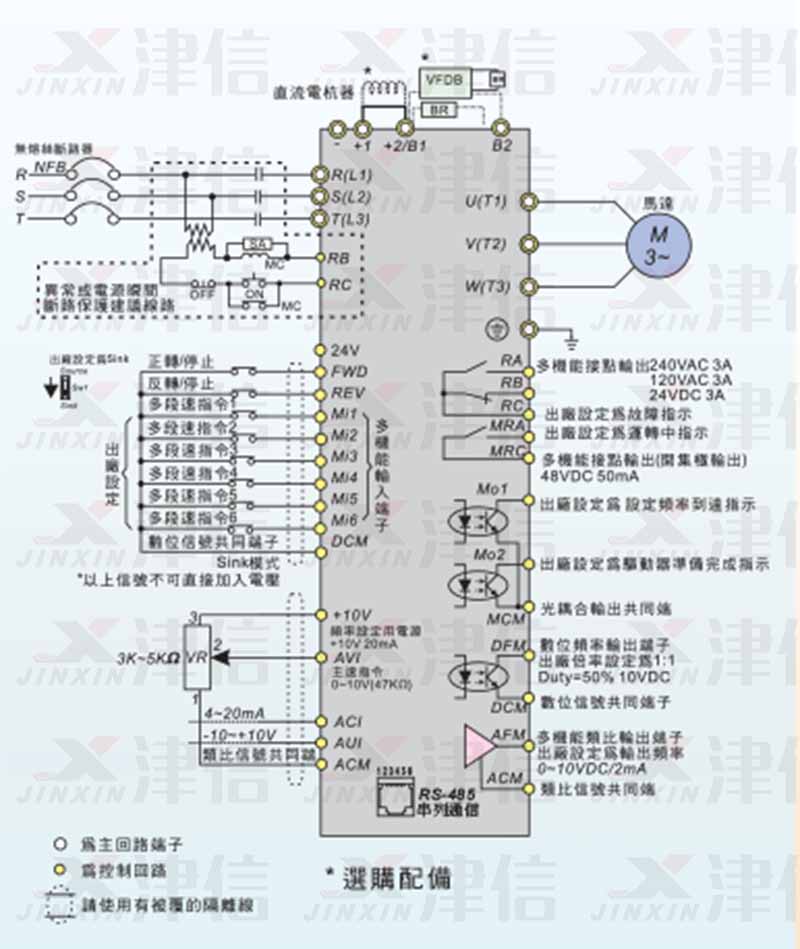

八、DELTA臺達VFD-V變頻器接線圖

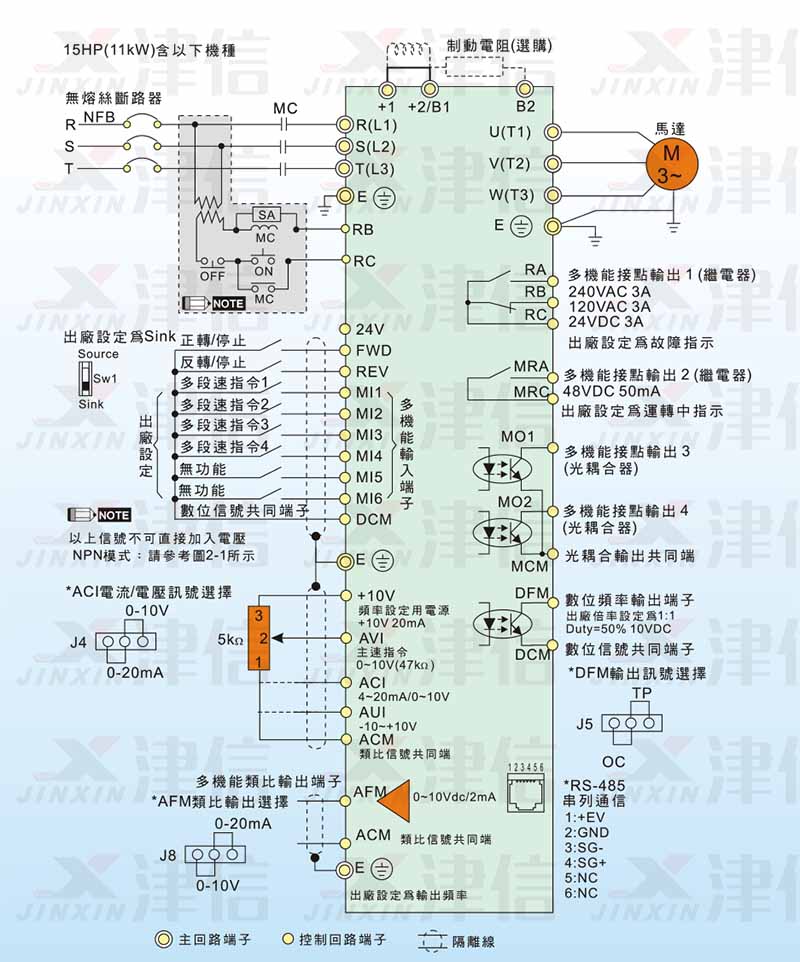

九、DELTA臺達VFD-VE變頻器接線圖

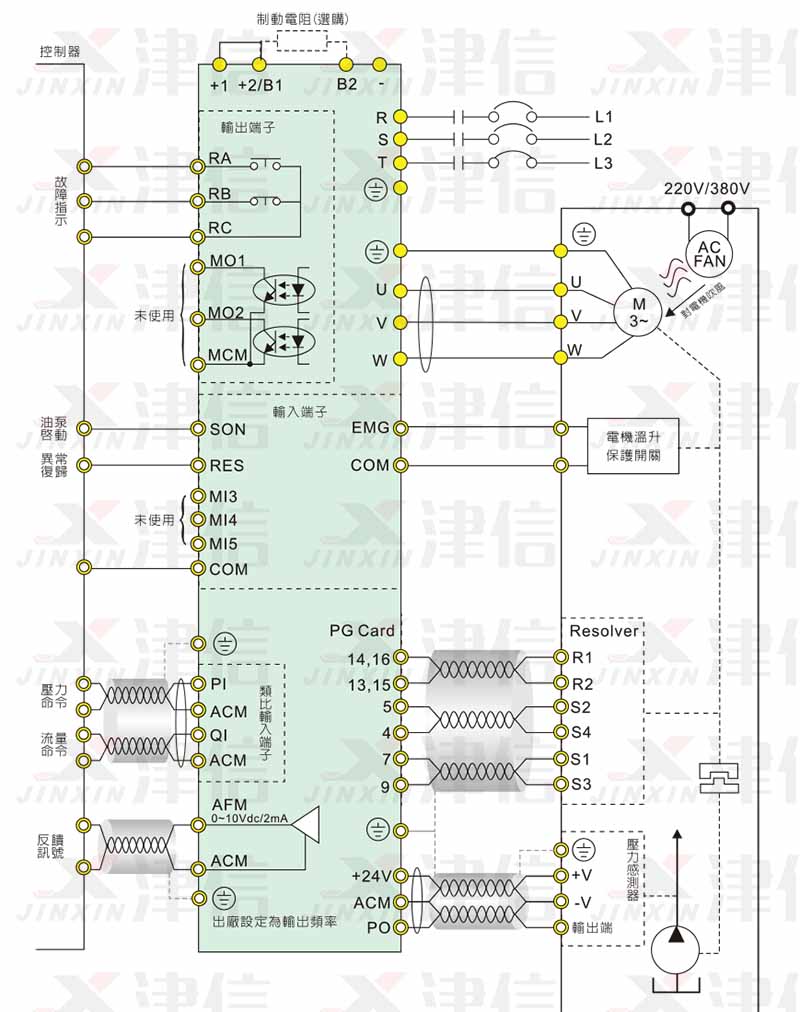

十、DELTA臺達VFD-VJ變頻器接線圖
