臺達VFD-C200系列變頻器故障cd3.1的解決方法

時間：2021-04-27    作者：津信變頻    點擊：次

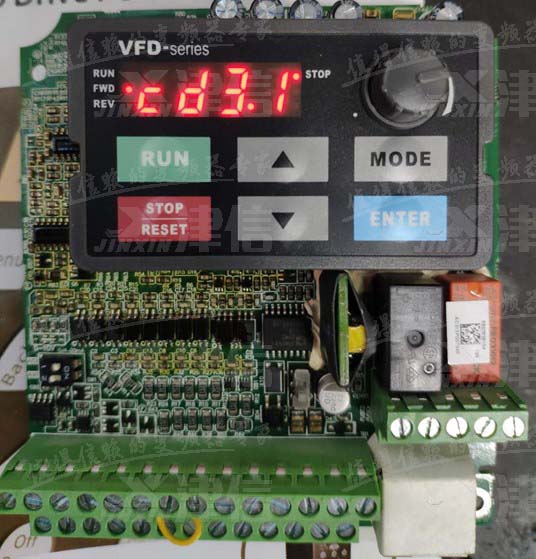

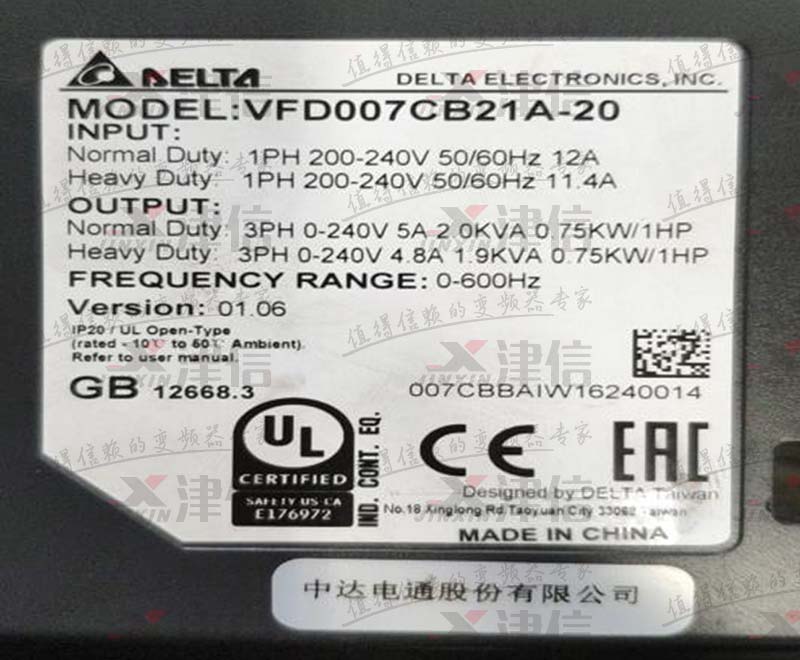

用戶送修一臺臺達C200系列變頻器到上海津信維修服務中心（如下圖1），送電顯示cd3.1（如下圖2所示），不可復位，斷電重新上電后依舊報警，查看C200系列說明書可知，該故障為W相電流偵測異常。






快速判斷故障點的測量方法：

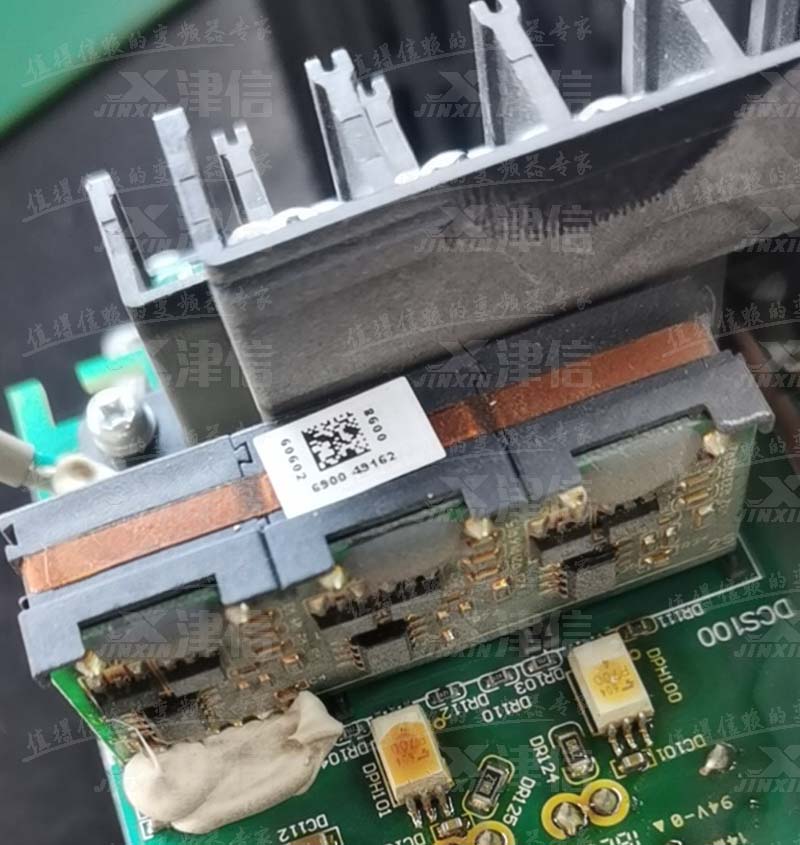

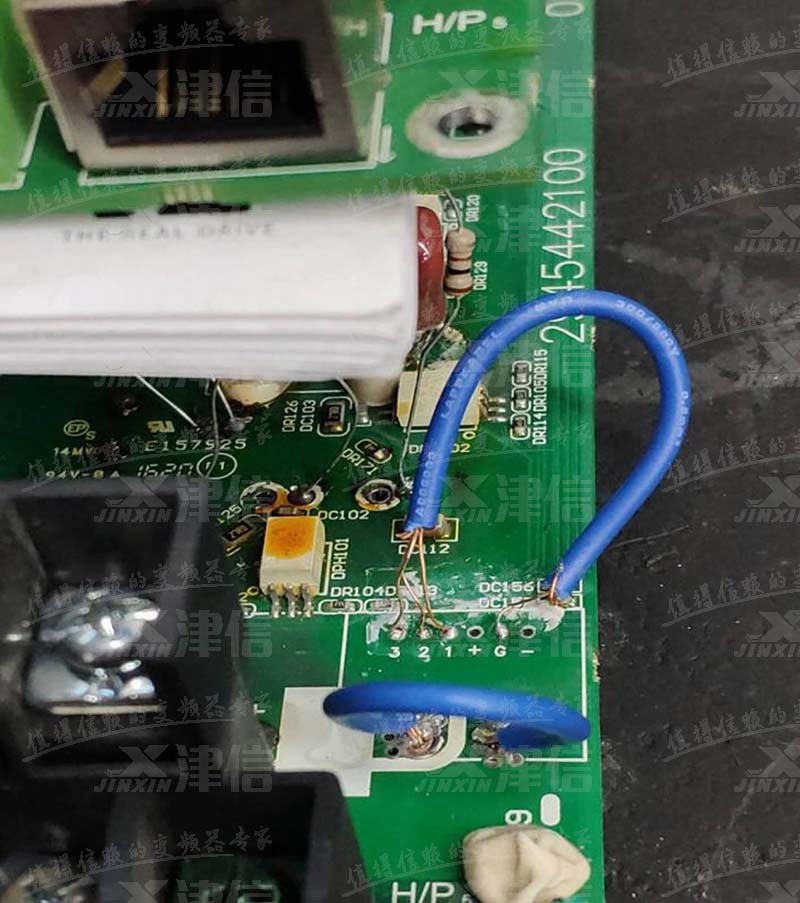

將電流傳感器拆除做單板測試，送電后仍然報警cd3.1，根據電流傳感器線路，將板卡上的G點和1,2,3三個點短接（如下圖3所示）   傳感器型號：6900，（如下圖4所示）

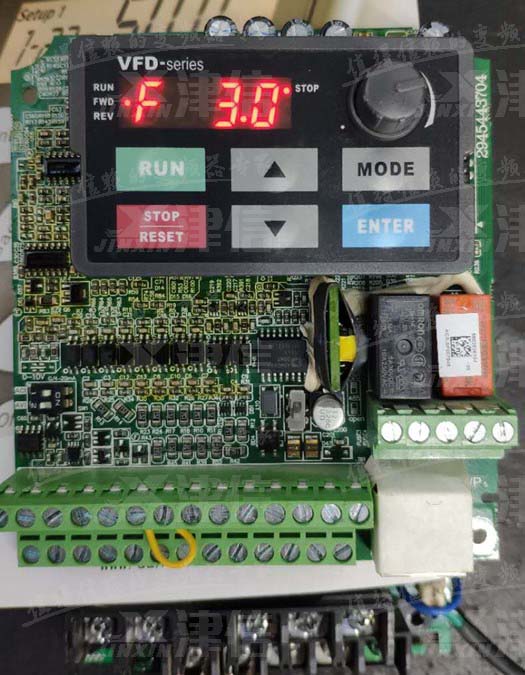

重新做單板送電，此時已經不報警，面板顯示正常，開機至3HZ（如下圖5所示）測驅動波形，上下橋波形均正常。



修復故障：更換該電流傳感器，安裝復原變頻器，開機帶負載測試均正常，故障修復。
